? ?THE斗式提升機是目前國內較為**成熟的一種提升設備， 整機采用不銹鋼板材制作，是我公司技術部、產品研發部結合客戶使用情況，研發出品的一種新型斗式提升機，目前已被廣泛用來提升各種散狀物料，如：熟料、糧食、化肥、食品等。已被廣泛用來提升各種散狀物料，如：礦石、煤、水泥、水泥熟料、糧食、化肥、食品等。在各工業國家，這類提升機應用極廣。

?

? ?1、提升范圍廣：這類提升機對物料的種類、特性及塊度的要求少。不僅可提升粉狀、粒狀和塊狀物料，而且可提升磨琢性大的物料和溫度250℃的物料 。

? ?2、輸送能力大：提升量范圍為15～800 m3/ h。

? ?3、使用壽命長：提升機的喂料采取流入式，運動部件與物料之間很少發生擠壓和碰撞現象，本機的設計保證物料在喂料、提升和卸料中不會撒落，這就防止了物料對機體的磨損，輸送鏈采用板鏈?zhǔn)礁邚?qiáng)度耐磨鏈條，延長了鏈條和鏈斗的使用壽命。根據國外同類產品在生產中長期的實踐表明，輸送鏈?zhǔn)褂脡勖^5年。

? ?4、驅動功率小：這類提升機采取流入式喂料，重力誘導式卸料，且采用密集型布置的大容量料斗輸送，鏈速低，且提升量大。物料提升時，幾采無回料和挖料現象，因此無效功率少，理論計算軸功率是環鏈提升機的45%左右 。

? ?5、提升高度高：該系列提升機鏈速低，運行平穩，且采用板鏈?zhǔn)礁邚?qiáng)度耐磨鏈條，因此可達較高的提升高度(高達40m)。

? ?6、密封性好，環境污染少。

? ?7、運行可靠性好：**的設計原理，保證了整機運行的可靠性。無故障時間超過3萬小時。

? ?8、操作、維修方便，易損件少。

? ?9、整機剛性好、精度高：機殼經折邊、中間壓筋，再經焊接，機殼剛性好，外型美觀。

? 10、使用成本低：由于節能和維修少，使用成本較低。

?

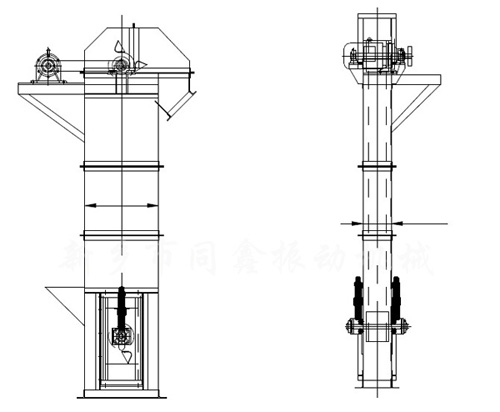

? ?斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

? ?運行部件—由料斗和套筒滾子鏈條組成。

? ?驅動裝置--采取Y系列電動機，通過減速器(或直接用擺線針輪減速電機)和鏈傳動組成。（可根據用戶要求而定）。

? ?驅動裝置分左裝和右裝兩種。分別與提升機左、右裝對應。

?

注：提升機驅動平臺由單面與三面兩種平臺制法，沒有特殊要求我司以單面平臺制作，客戶要求采用三面平臺或維修架時，請?jiān)诤贤献⒚鳎顑r另補。

?

? ?上部裝置--安裝有逆止器、卸料口裝有防回料板。

? ?中間節--部分中間節裝有軌道(雙排鏈)（以防止鏈條工作中擺動），或檢修口

? ?下部裝置--安裝采取墜重箱張緊。

?

? ?選擇驅動裝置時，可以選擇表中列出的Y系列電動機+JZQ系列減速器，也可根據用戶要求選用Y系列電動機+ZSY系列減速器或者直接選用擺線針輪減速電機。驅動功率在45Kw以上時，建議使用Y系列電動機+液力偶合器+ZSY系列減速器。驅動裝置價格根據用戶選用的驅動裝置型號來定。

?

? 1、斗提機下部區段的支撐面，必須保證坐落在基礎的水平面上。

? 2、斗提機的上部驅動軸和下部張緊軸應在同一垂直平面內，并且兩軸心線均應與水平面平行。

? 3、中間機殼的法蘭連接處，不得有顯著的錯位。法蘭間可墊入石棉墊或防水粗帆布，以保證密封性。

? 4、斗提機的下部區段、中間機殼和上部區段的中心線應在同一垂直線上，其垂直度偏差在1m長度上不允許超過1mm，總高的累積偏差不允許超過8mm。

? 5、料斗在牽引件上的位置應正確，并緊固可靠。在運行中，不應有偏斜和碰撞機殼的現象發生。

? 6、螺旋拉緊裝置調整好后，應使?fàn)恳龢?gòu)件具有均勻的、正常運行所必需的張緊力。為了使在運行中有足夠的拉緊行程，余下的拉緊行程應不少于全行程的50%。

? 7、減速機高速軸的軸線與電動機的軸線，應相互平行；低速軸的軸線與斗提機驅動軸的軸線，應在同一水平線上，其**大平行偏移量不得超過0.2mm，**大軸線交角不得超過40。

? 8、斗提機應安裝起吊設備，起重量不小于2t。起重機的軌底與驅動中心線的距離一般為2～2.2m。

? 9、斗提機的中部應有防止偏移的中間支撐裝置。支撐點的間距不大于8m。**上面的支撐點應盡量靠近頭部。

?

?

潤滑部位名稱	潤滑材料	潤滑周期	潤滑方法
軸 承	耐水潤滑脂	200小時	用注油器
拉緊螺栓	耐水潤滑脂	500小時	涂抹
減速機	按所配置減速機說明書	6個月	傾注
電 機	耐水潤滑脂	6個月	傾注

? ?作為常用的提升設備，斗式提升機的選用受很多方面因素的制約，選錯型號會給使用方帶來不盡的麻煩。一般決定斗式提升機選型取決于以下幾個要素：1.物料的形態：物料是粉狀還是顆粒狀還是小塊狀。2.物料的物理性質：物料有沒有吸附性或者粘稠度，是否含水。3.物料的比重：一般斗式提升機參數都是針對堆積比重在1.6以下的物料設計和計算的，太大的物料比重需要進行牽引力和傳動部分抗拉強度的計算。4.單位時間內的輸送量。

? ?一般來說，物料的形態直接決定物料的卸料方式，常用規律為粉狀物料采用離心拋射卸料、塊狀物料采用重力卸料，而卸料方式的不同決定斗式提升機采用的料斗形式的不同，離心拋射卸料多采用淺斗和弧形斗，而重力卸料需采用深斗。斗式提升機所采用料斗的類型不同則單位時間內提升的物料輸送量是不一樣的。斗式提升機**終的輸送量是取決于料斗形式、斗速、物料比重、物料性質、料斗數量的一個綜合參數。選型過程如下：物料比重→傳動方式（斗提型號）→物料性質→卸料方式→料斗形式→該系列斗式提升機的提升量→確定機型。
