TD型斗式提升機

TD型斗式提升機

描　述： TD系列斗式提升機產品概述: ? TD系列斗式提升機（皮帶式斗式提升機）適用于垂直輸送粉狀、粒...

在線訂購

歡迎撥打咨詢熱線：13673730330

產品詳情
product details

TD系列斗式提升機產品概述:

? TD系列斗式提升機（皮帶式斗式提升機）適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度**高40m。TD系列斗式提升機嚴格按照J(rèn)B3926-85《垂直斗式提升機》標準設計制造，目前國內常用的斗式提升機均為垂直式。TD系列斗式提升機特點為：結構簡單，運行平穩，挖取式裝料，離心重力式卸料，物料溫度不超過60℃；TD系列斗式提升機與傳統D型斗式提升機相比輸送效率高、料斗形式多，應優先選用。TD型斗式提升機備有四種料斗，即：Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。TD系列斗式提升機均采用皮帶+料斗提升輸送物料，目前已涉及到糧食、煤炭、粉煤灰、水泥、碎礦石、石英砂、炭素等行業領域中，并得到很好的應用。

?

TD系列斗式提升機產品基本結構:

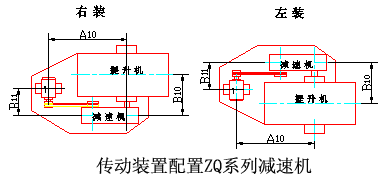

? ?TD型斗式提升機（皮帶式斗式提升機）由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。 TD型斗式提升機結構形式為：TD型斗式提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。

TD系列斗式提升機主要特點:

?1、提升范圍廣：本系列斗式提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料。

?2、密封性好,環境污染少。

?3、驅動功率小，采用流入式喂料、誘導式卸料；采用大容量的料斗密集型布置，在物料提升時幾乎無回料和挖料現象,因此無效功率少。?

?4、使用壽命長：提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。

?5、提升高度高：提升機運行平穩,因此可達到較高的提升高度。

?6、運行可靠性高：**的設計原理和制造工藝,保證了整機運行的可靠性,無故障時間超過2萬小時。

?

TD系列斗式提升機技術參數表:

?

型號	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
輸送量(m3/h)	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗寬	160				250				315				400
斗容(L)	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距	280		350		360		450		400		500		480		560
帶寬	200				300				400				500
斗速(m/s)	1.4				1.6				1.6				1.8
物料量大塊	25				35				45				55
型號	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
輸送量(m3/h)	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗寬	500				630			160		250		350		450
斗容(L)	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距	500		625		710			300		400		500		640
帶寬	600				700			200		300		400		500
斗速(m/s)	1.8				2			1		1.25		1.25		1.25
物料量大塊	60				70			25		35		45		55

說明：1.表中斗容為計算斗容，輸送量按填充系數0.6計算得出。

　　 ? 2.斗式提升機用途為:

? ? ? ? ? 淺料斗：輸送潮濕、易結塊、難拋出的物料。如濕沙、濕煤等。

　　深料斗：輸送干燥的、松散的、易拋出的物料。如水泥、煤塊、碎石、石英砂等。

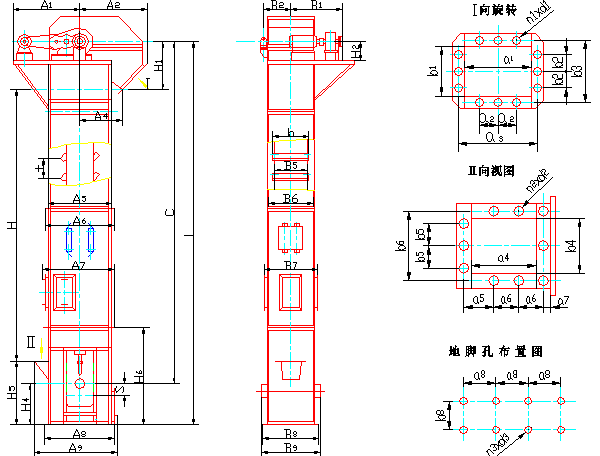

?TD系列斗式提升機外形示意圖:

?TD系列斗式提升機安裝技術參數表:

提升機 規格	輪廓高度 L	正機結構尺寸			料斗		地角孔尺寸
提升機 規格	輪廓高度 L	H	H4	S	t	b	d8	b8	n3	d3
TD100	C+1100	C-820	600	200	200	100	200	310	8	φ18
TD160	C+1363	C-930	700	250	350/280	160	250	400	8	φ18
TD250	C+1535	C-1250	800	250	450/360	250	300	538	8	φ18
TD315	C+1640	C-2105	850	250	500/400	315	300	648	8	φ18
TD400	C+1790	C-1500	950	250	560/480	400	400	768	8	φ18
TD500	C+1865	C-1700	900	250	625/500	500	400	900	8	φ18
TD630	-	-	950	315	710	630	380	1020	10	φ30

表2

提升機 規格	上、下部機殼及外形輪廓尺寸							中部機殼尺寸
提升機 規格	H6	A2	A8	A9	B2	B8	B9	A5	A6	A7	B5	B6	B7
TD100	1210	692	776	1050	220	370	330	670	776	805	224	330	390
TD160	1500	685	996	1235	295	461	475	850	982	1021	315	447	525
TD250	1800	1175	1266	1600	394	596	610	1120	1152	1302	450	582	682
TD315	1800	1200	1266	1746	440	706	710	1220	1254	1407	562	710	794
TD400	2000	1350	1558	1980	535	828	835	1400	1548	1580	670	818	920
TD500	2300	1410	1610	2200	605	980	1000	1400	1570	1630	780	950	1040
TD630	2500	1590	1890	2500	660	1110	1110	1680	1850	1910	900	1070	1160

表3

提升機 規格	卸???料???口???尺???寸
提升機 規格	H1	A4	a1	a2	a3	b1	b2	b3	n1	d1
TD100	520	438	334	120	390	224	95	280	12	φ12
TD160	630	548	365	150	430	315	150	381	12	φ12
TD250	750	713	600	200	676	450	200	526	12	φ12
TD315	850	754	562	230	630	562	230	630	12	φ12
TD400	850	824	670	295	758	670	295	758	12	φ14
TD500	1000	885	700	355	880	780	300	800	12	φ18
TD630	1200	1045	700	300	800	900	280	1000	14	φ18

?表4

<cite id="aguo6"></cite>


提升機 規格	進???料???口???尺???寸
提升機 規格	H5	a4	a5	a6	a7	b4	b5	b6	n2	d2
TD100	900	280	80	100	19	220	100	250	9	φ10
TD160	1000	260	43	110	26	260	110	306	9	φ12
TD250	1320	355	58	150	45	320	155	370	9	φ12
TD315	1320	400	80	165	38	400	160	470	9	φ12
TD400	1600	450	100	175	40	450	215	510	9	φ14
TD500	1600	500	65	210	40	500	220	550	9	φ14
TD630	1885	560	85	160	相關產品 related products TH型斗式提升機 THE系列鏈?zhǔn)蕉肥教嵘龣C(jī) NE系列板鏈斗式提升機 HL型環鏈離心斗式提升機 TB系列垂直斗式提升機 TG型鋼絲繩芯膠帶斗式提升機 GTD、GTH高效斗式提升機 DZC系列振動提升機 TD型斗式提升機 D型斗式提升機 成功案例 success case 案例展示案例展示案例展示案例展示案例展示案例展示案例展示案例展示案例展示案例展示聯系我們 contact us 新鄉市宏達振動設備有限責任公司聯系人：張經理手　　機：13673730330 傳　　真：0373-2615068 地址：新鄉市環宇大橋300米路南郵　　箱：723726277@qq.com 網站首頁公司簡介產品中心新聞中心產品優勢成功案例資質榮譽售后服務聯系我們聯系我們地址：新鄉市環宇大橋300米路南聯系人：張經理手機：13673730330 電話：0373-2623331 傳真：0373-2615068 郵箱：723726277@qq.com 網址：http://bjdier.cn/ 產品中心振動電機 振動平臺倉壁振動器防爆振動電機 給料設備振動篩分設備掃描微信咨詢服務熱線： 13673730330 　　　新鄉市宏達振動設備有限責任公司備案號：豫ICP備16039515號-4 【免責聲明】返回頂部 13673730330 在線咨詢掃描微信咨詢亚洲色中文字幕先锋\|天堂不卡AV一区二区三区\|国产一区二区不卡免费AV\|午夜AV不卡网站在线播放
